Human-in-the-loop (Человек в цикле)

Пайплайны Human-in-the-loop (HITL) предполагают участие человека: например, утверждение или отклонение результата, сгенерированного ИИ, или выбор ветки в DAG в зависимости от результата вышестоящей задачи. В Airflow standard provider есть набор операторов для задач, ожидающих ввода пользователя — через веб-интерфейс Airflow или REST API Airflow. Для использования HITL-операторов нужен Airflow 3.1+.

В этом руководстве — доступные HITL-операторы и работа с ними в UI и через API.

Необходимая база

Чтобы получить максимум от руководства, нужно понимать:

Deferrable-операторы. См. Deferrable operators.
Операторы Airflow. См. Operators 101.
Основы Airflow. См. Введение в Apache Airflow.

Когда использовать Human-in-the-loop

HITL-пайплайны нужны, когда внутри DAG требуется ввод человека (или другой системы вне Airflow). Например:

DAG требует ввод эксперта (например, обратную связь из пользовательских интервью).
ИИ маршрутизирует запросы по функциям продукта, а человек решает, куда направить пограничные случаи.
DAG формирует отчёт по соответствию, и человек должен проверить и подтвердить результат.
DAG с помощью ИИ готовит ответ на тикет в поддержку, и ответ должен проверить и утвердить человек или запросить правки.

HITL-пайплайны распространены, особенно при использовании ИИ для генерации артефактов, которые нужно проверять вручную. HITL в Airflow позволяет строить такие пайплайны и получать ввод от нетехнических сотрудников через UI Airflow или через обёртку над REST API Airflow.

Required Actions (обязательные действия)

Каждый экземпляр задачи, созданный HITL-оператором, создаёт объект Required Action. Список всех обязательных действий (ожидающих и выполненных) по инстансу Airflow доступен в UI: Browse → Required Actions.

Ответ на обязательное действие можно дать так:

Вызвать эндпоинт REST API Airflow update hitl detail.
Открыть вкладку Required Actions на странице экземпляра задачи и ответить в UI.

Human-in-the-loop операторы

В Airflow standard provider доступны 4 HITL-оператора:

HITLEntryOperator: вариант HITLOperator, в котором пользователь заполняет форму.
HITLBranchOperator: вариант HITLOperator, в котором выбор пользователя определяет ветвление — какие задачи выполнить дальше.
ApprovalOperator: вариант HITLOperator с двумя вариантами ответа: «Approve» и «Reject».
HITLOperator: базовый класс для всех HITL-операторов.

Все HITL-операторы реализованы как deferrable-операторы: они освобождают слот воркера и выполняют асинхронный процесс в компоненте Triggerer в ожидании ввода пользователя.

Какой оператор выбрать:

Утверждение/отклонение (бинарный выбор) — ApprovalOperator. При необходимости добавьте поля формы через params.
Ввод через форму без выбора из списка — HITLEntryOperator.
Выбор следующих задач (ветвление по решению пользователя) — HITLBranchOperator.
Остальные сценарии — HITLOperator: произвольный список вариантов и дополнительные поля через params.

Часто операторы комбинируют: например, выше по потоку HITLBranchOperator решает, принять ответ ИИ по тикету или эскалировать человеку; ниже HITLEntryOperator собирает ответ человека. И выбранные варианты (chosen_options), и ввод в параметры (params_input) доступны нижестоящим задачам через XCom.

HITLOperator

HITLOperator — базовый класс для всех HITL-операторов и самый гибкий. С ним можно показывать информацию, давать пользователю выбрать один или несколько вариантов из списка и принимать дополнительный ввод через форму на базе Airflow params.

Обязательные параметры:

options (обязателен): список строк — варианты ответа внизу формы обязательного действия. Список не может быть пустым. Выбранные варианты доступны нижестоящим задачам через XCom под ключом chosen_options.
subject (обязателен): заголовок действия, отображается как заголовок во вкладке Required Actions. Поле шаблонируемое (Jinja).

Необязательные параметры:

notifiers: список нотификаторов; при запуске задачи вызывается их метод .notify(). Пример: Использование нотификаторов с HITL-операторами.
assigned_users: список пользователей, которым разрешено отвечать на обязательное действие. Задаётся списком объектов HITLUser (from airflow.sdk.execution_time.hitl import HITLUser) с полями id и name. На Astro id — Astro ID пользователя в формате cl1a2b3cd456789ef1gh2ijkl3 (Organization → Access Management). При SimpleAuthManager id — username; при FabAuthManager — email.
execution_timeout: параметр BaseOperator; таймаут задачи (datetime.timedelta или pendulum.Duration). По умолчанию None. После таймаута: если задан список defaults, выбираются значения по умолчанию и задача завершается успешно; иначе задача падает.
params: поля формы для ввода пользователя через Airflow params. Не все возможности params поддерживаются в HITL. Доступны нижестоящим задачам через XCom под ключом params_input.
multiple: если True, можно выбрать несколько вариантов. По умолчанию False.
defaults: список вариантов по умолчанию при таймауте. Все должны входить в options.
body: основной текст. Шаблонируемое поле, поддерживается Markdown.

В примере ниже результат вышестоящей задачи подтягивается из XCom, пользователю предлагаются 3 варианта ответа и одно поле expense_amount (Airflow param). Через 5 минут (execution_timeout) срабатывает таймаут, выбираются вариант по умолчанию ACH Transfer и сумма 10000. Задача print_result выводит chosen_options и params_input из XCom.

from datetime import timedelta
from airflow.providers.standard.operators.hitl import HITLOperator
from airflow.sdk import dag, task, chain, Param


@dag
def HITLOperator_syntax_example():

    @task
    def upstream_task():
        return "Review expense report and approve vendor payment method."

    _upstream_task = upstream_task()

    _hitl_task = HITLOperator(
        task_id="hitl_task",
        subject="Expense Approval Required",
        body="{{ ti.xcom_pull(task_ids='upstream_task') }}",
        options=["ACH Transfer", "Wire Transfer", "Corporate Check"],
        defaults=["ACH Transfer"],
        multiple=False,
        params={
            "expense_amount": Param(
                10000,
                type="number",
            )
        },
        execution_timeout=timedelta(minutes=5),
    )

    @task
    def print_result(hitl_output):
        print(f"Expense amount: ${hitl_output['params_input']['expense_amount']}")
        print(f"Payment method: {hitl_output['chosen_options']}")

    _print_result = print_result(_hitl_task.output)

    chain(_upstream_task, _hitl_task)


HITLOperator_syntax_example()

Форма обязательного действия отображается во вкладке Required Actions на странице экземпляра задачи.

ApprovalOperator

ApprovalOperator — вариант HITLOperator с двумя вариантами ответа: Approve и Reject. Дополнительно можно задать поля формы через Airflow params.

При выборе Approve задача завершается успешно. При Reject задача тоже завершается успешно, но все нижестоящие задачи пропускаются (skipped).

from airflow.providers.standard.operators.hitl import ApprovalOperator
from airflow.sdk import dag, task, chain, Param


@dag
def ApprovalOperator_syntax_example():

    @task
    def upstream_task():
        return "Pineapple on pizza?"

    _upstream_task = upstream_task()

    _hitl_task = ApprovalOperator(
        task_id="approval_task",
        subject="Your task:",
        body="{{ ti.xcom_pull(task_ids='upstream_task') }}",
        defaults="Approve",
        params={
            "second_topping": Param(
                "olives",
                type="string",
            )
        },
    )

    @task
    def print_result(hitl_output):
        print(f"Params input: {hitl_output['params_input']}")
        print(f"Chosen options: {hitl_output['chosen_options']}")

    _print_result = print_result(_hitl_task.output)

    chain(_upstream_task, _hitl_task)


ApprovalOperator_syntax_example()

В форме отображаются два варианта Approve и Reject и при необходимости поля из params.

HITLBranchOperator

Для ветвления DAG по решению пользователя используется HITLBranchOperator. Пользователь выбирает одну или несколько задач, непосредственно следующих за HITLBranchOperator; невыбранные задачи пропускаются.

Параметр options_mapping задаёт соответствие между вариантами в UI и task_id нижестоящих задач.

from airflow.providers.standard.operators.hitl import HITLBranchOperator
from airflow.sdk import dag, task, chain


_budget_categories = ["marketing", "research_development", "facilities", "training", "technology"]


@dag
def HITLBranchOperator_syntax_example():

    @task
    def upstream_task():
        return {
            "total_budget": "$4B",
        }

    _upstream_task = upstream_task()

    _hitl_branch_task = HITLBranchOperator(
        task_id="hitl_branch_task",
        subject="Budget Category Approval",
        body="""**Total Budget Available:** {{ ti.xcom_pull(task_ids='upstream_task')['total_budget'] }}

Select the funding proposals to approve for this quarter.""",
        options=_budget_categories,
        defaults=["marketing", "research_development"],
        multiple=True,
    )

    for _category in _budget_categories:

        @task(
            task_id=f"{_category}",
        )
        def category_task():
            print(f"Processing budget approval for {_category}")

        _category_task = category_task()
        chain(_hitl_branch_task, _category_task)

    chain(_upstream_task, _hitl_branch_task)


HITLBranchOperator_syntax_example()

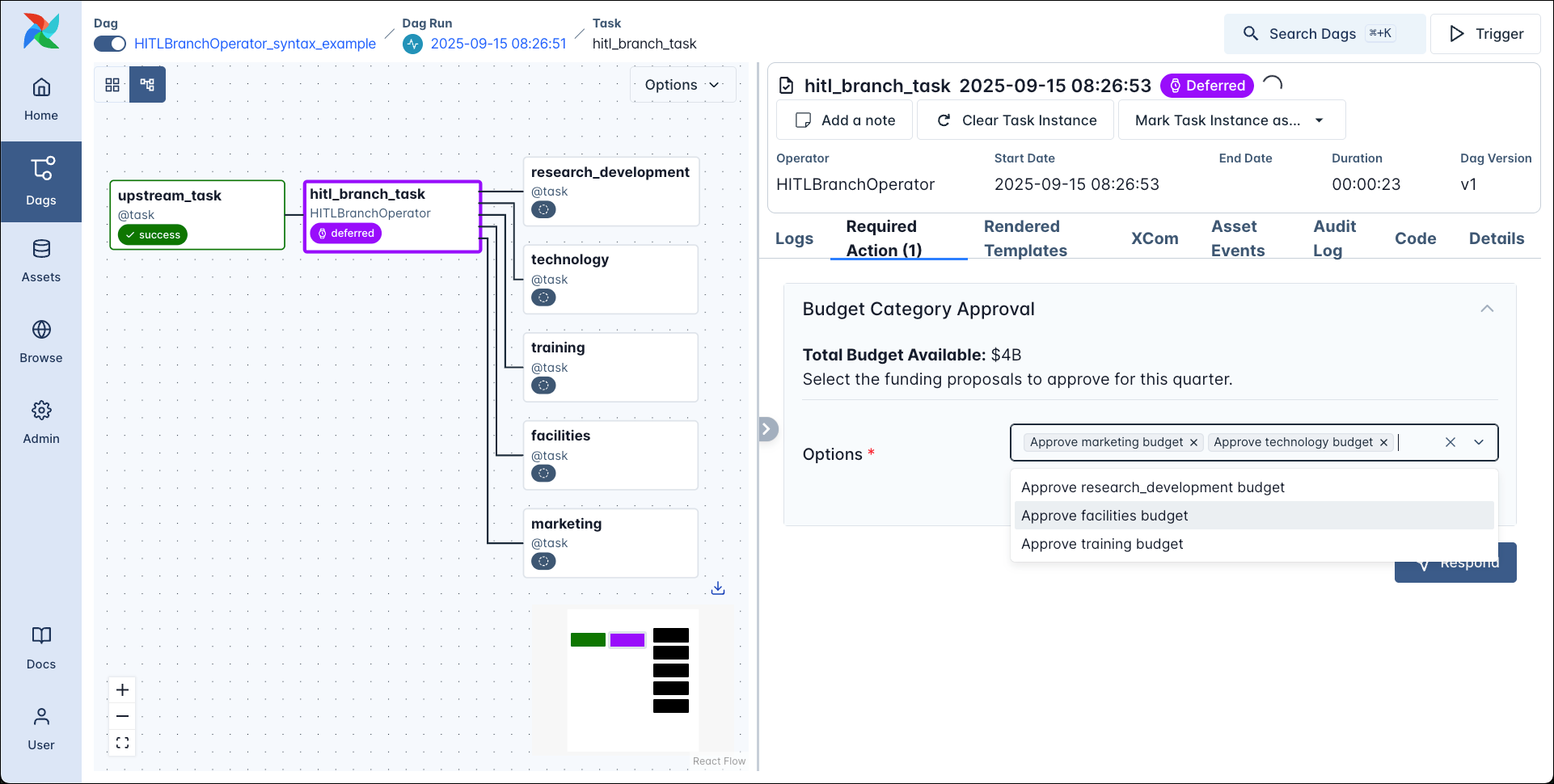

На снимке ниже — граф DAG с пятью задачами ниже HITLBranchOperator и вкладка Required Actions с формой.

После утверждения бюджета по трём категориям DAG завершается: выполняются 3 нижестоящие задачи, 2 пропускаются.

HITLEntryOperator

HITLEntryOperator — вариант HITLOperator, в котором пользователь заполняет форму и отправляет её без выбора из списка вариантов.

from airflow.providers.standard.operators.hitl import HITLEntryOperator
from airflow.sdk import dag, task, chain, Param


@dag
def HITLEntryOperator_syntax_example():

    @task
    def upstream_task():
        return "How can I auto-pause a dag if it fails?"

    _upstream_task = upstream_task()

    _hitl_task = HITLEntryOperator(
        task_id="hitl_task",
        subject="Please respond to this ticket!",
        body="{{ ti.xcom_pull(task_ids='upstream_task') }}",
        params={
            "response": Param(
                "You can use the max_consecutive_failed_dag_runs parameter! :)",
                type="string",
            ),
            "urgency": Param(
                "p3",
                type="string",
            ),
        },
    )

    @task
    def print_result(hitl_output):
        print(f"Params input: {hitl_output['params_input']}")
        print(f"Chosen options: {hitl_output['chosen_options']}")

    _print_result = print_result(_hitl_task.output)

    chain(_upstream_task, _hitl_task)


HITLEntryOperator_syntax_example()

Использование нотификаторов с HITL-операторами

Нотификатор Airflow может передавать информацию из HITL-оператора во внешнюю систему (Slack, email и т.д.). Метод .notify() нотификатора вызывается при запуске задачи. Простой вариант — использовать метод HITLOperator.generate_link_to_ui_from_context, чтобы сформировать ссылку на обязательное действие в UI Airflow.

В примере ниже нотификатор MyNotifier выводит в логи Airflow информацию об обязательном действии и ссылку на него.

from airflow.sdk import BaseNotifier, Context, dag, task, Param
from airflow.providers.standard.operators.hitl import HITLOperator
from datetime import timedelta

_BASE_URL = "http://localhost:28080"

class MyNotifier(BaseNotifier):
    template_fields = ("message",)

    def __init__(self, message: str = "") -> None:
        self.message = message

    def notify(self, context: Context) -> None:
        task_state = context['ti'].state
        if task_state == "running":
            url = HITLOperator.generate_link_to_ui_from_context(
                context=context,
                base_url=_BASE_URL,
            )
            self.log.info(self.message)
            self.log.info("Url to respond %s", url)
        else:
            self.log.info("Task state: %s", task_state)
            self.log.info("No response needed!")


notifier_class = MyNotifier(
    message="""
Subject: {{ task.subject }}
Body: {{ task.body }}
Options: {{ task.options }}
"""
)


@dag
def notifier_example():
    HITLOperator(
        task_id="hitl_task",
        subject="Choose a number: ",
        options=["23", "19", "42"],
        notifiers=[notifier_class],
    )


notifier_example()

К HITL-операторам можно добавлять обычные колбэки: on_failure_callback, on_success_callback и т.д.

API-эндпоинты Human-in-the-loop

Если у пользователя (или системы) нет доступа к UI Airflow, можно использовать REST API Airflow для опроса обязательных действий и ответа на них.

Эндпоинты:

PATCH api/v2/hitlDetails/{dag_id}/{dag_run_id}/{task_id} — ответ на конкретное обязательное действие.
GET api/v2/hitlDetails/{dag_id}/{dag_run_id}/{task_id} — детали обязательного действия.
GET api/v2/hitlDetails/ — список обязательных действий в инстансе с фильтрами (state, dag_id и др.).

Пример скрипта, который отвечает на все ожидающие обязательные действия в заданном DAG из командной строки:

import requests
from typing import Any

_USERNAME = "admin"
_PASSWORD = "admin"
_HOST = "http://localhost:28080/"
_DAG_ID = "HITLOperator_syntax_example"
_TASK_ID = "hitl_task"


def _pick_option(options: list[str]):
    print("Available options: ", options)
    chosen_option = input("Enter the option you want to select: ")
    return chosen_option


def _pick_params(param: dict[str, Any]):
    print("Input for param:", param)
    param_input = input("Enter your value for the param: ")
    return param_input


def _get_jwt_token():
    token_url = f"{_HOST}/auth/token"
    payload = {"username": _USERNAME, "password": _PASSWORD}
    headers = {"Content-Type": "application/json"}
    response = requests.post(token_url, json=payload, headers=headers)
    token = response.json().get("access_token")
    return token


def _get_running_dagruns_for_dag(dag_id: str):
    url = f"{_HOST}/api/v2/dags/{dag_id}/dagRuns?state=running"
    headers = {"Authorization": f"Bearer {_get_jwt_token()}"}
    response = requests.get(url, headers=headers)
    return response.json()


def _get_hitl_details(dag_id: str, dag_run_id: str, task_id: str):
    url = f"{_HOST}/api/v2/hitlDetails/{dag_id}/{dag_run_id}/{task_id}"
    headers = {"Authorization": f"Bearer {_get_jwt_token()}"}
    response = requests.get(url, headers=headers)
    if response.status_code == 200:
        data = response.json()
        print("--------------------------------")
        print("Required Action found for: ", dag_id, "DAG Run: ", dag_run_id, "Task: ", task_id)
        print("Subject: ", data["subject"])
        print("Body: ", data["body"])
        print("Options: ", data["options"])
        print("Params: ", data["params"])
        print("--------------------------------")
        return {"subject": data["subject"], "body": data["body"], "options": data["options"], "params": data["params"]}
    elif response.status_code == 404:
        print("--------------------------------")
        print("404 - No required action found for: ", dag_id, dag_run_id, task_id)
        print("--------------------------------")
        return None
    else:
        print("Error: ", response.status_code, response.json())
        return None


def _add_hitl_response(
    dag_id: str, dag_run_id: str, task_id: str, options: list[str], params: dict[str, Any]
):
    url = f"{_HOST}/api/v2/hitlDetails/{dag_id}/{dag_run_id}/{task_id}"
    headers = {"Authorization": f"Bearer {_get_jwt_token()}"}
    chosen_options = [_pick_option(options)]
    params_input = {p: _pick_params(p) for p in params} if params else {}
    response = requests.patch(
        url, headers=headers, json={"chosen_options": chosen_options, "params_input": params_input}
    )
    if response.status_code == 200:
        print("HITL response added for", dag_id, dag_run_id, task_id)
    elif response.status_code == 409:
        print("409 - Already updated action for:", dag_id, dag_run_id, task_id)
    else:
        print("Error: ", response.status_code, response.json())


def main():
    dag_runs = _get_running_dagruns_for_dag(_DAG_ID).get("dag_runs", [])
    if not dag_runs:
        print("No running dag runs found for DAG: ", _DAG_ID)
    else:
        for dag_run in dag_runs:
            hitl_details = _get_hitl_details(_DAG_ID, dag_run["dag_run_id"], _TASK_ID)
            if hitl_details:
                _add_hitl_response(
                    _DAG_ID, dag_run["dag_run_id"], _TASK_ID, hitl_details["options"], hitl_details["params"]
                )


if __name__ == "__main__":
    main()

Подробнее об отправке API-запросов к Airflow на Astro: Airflow API.

← Event-driven | К содержанию | Изолированные окружения →
